机动交通信号灯

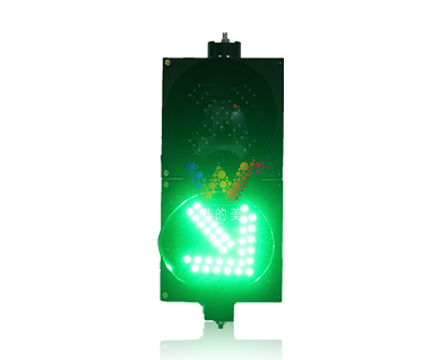

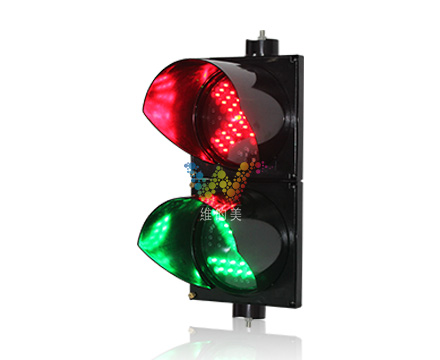

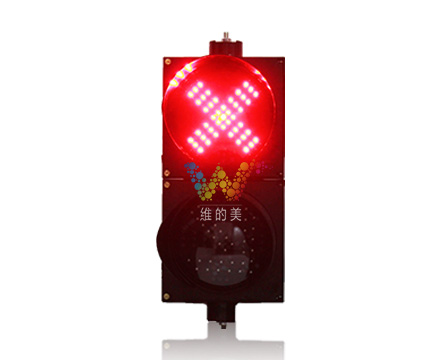

200型红叉绿箭(绿箭45°)

产品参数

产品名称: 200型红叉绿箭(绿箭45°)
产品系列: 机动交通信号灯
产品型号: WDM-JD200-3-RG
使用领域: 停车场、驾校、地磅等
额定电压: 220V
额定功率: 红5W 绿3W
使用寿命: 100000H
联系电话:18923403251,QQ:771679578

产品详情

 200型红叉绿箭(45°) (4).jpg

一、200型红叉绿箭(绿箭45°)的基本参数:

产品型号:WDM-JD200-3-RG

1. 产品尺寸:500*250*155MM

2. 灯珠颜色:红色绿色

3. 灯珠类别:台湾晶元芯片灯珠

4. 发光直径:200MM

5. 灯珠数量:红57颗 绿36颗

6. 红色波长:620-625NM

7. 绿色波长:500-505NM(蓝绿)

8. 安装方式:竖装

9. 外壳材质:PC

10. 工作电压:220V

11. 工作温度:-40℃~65℃

12. 防护等级:IP53

13. 发光角度:30°

14. 可视距离:≥1000M

15. 使用寿命:100000H

16. 额定功率:红5W 绿3W

二、200型红叉绿箭(绿箭45°)的特点:

1. 200型红叉绿箭(绿箭45°)采用台湾晶元芯片灯珠,高亮度、高刷新率,使用

寿命长。

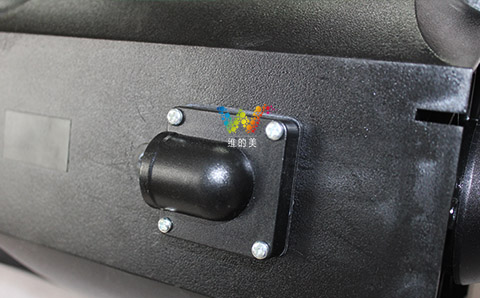

2. 200型红叉绿箭(绿箭45°)背面设计有出线孔,不仅出线方便,还具有很好的

防水效果。


3. 200型红叉绿箭(绿箭45°)的遮阳罩采用PC材料制成,具有较好的防水防尘效

果,安装简单。

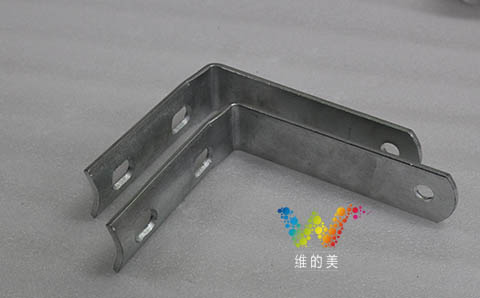

4. 200型红叉绿箭(绿箭45°)采用L型支架安装,组装非常方便。


三、200型红叉绿箭(绿箭45°)的安装方式:

安装方式:竖立安装

(1)两端均留有一个螺杆,拧开螺杆上面的螺母,

(2)将“L”型支架,平的一端,按照孔位和卡槽套在螺杆上面,扭紧螺母。

(3)遮阳帽,安装在灯的上部,将遮阳帽套在灯上,用螺丝对准相应孔位拧紧。

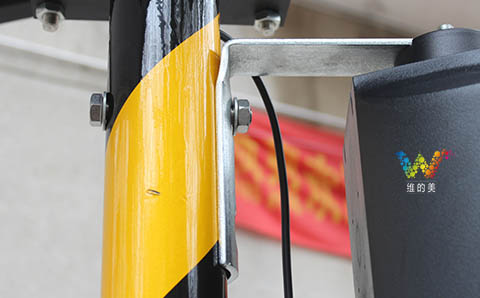

(4)信号灯杆上打2个孔,根据信号的 L 支架的孔位打孔,用合适的螺杆穿过灯杆,

并将L型支架套在螺杆上,用螺帽固定。(如图所示)


注意2点:

1.遮阳帽在灯上部

2.出线孔朝下:

四、200型红叉绿箭(绿箭45°)的接线方式:

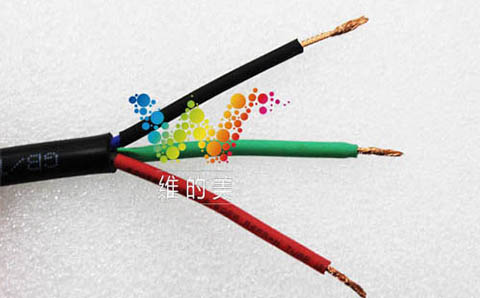

接电220V:

(1)黑色线——公共零线;

(2)红色线——红叉火线;

(3)绿色线——绿箭火线;


除了200型红叉绿箭(绿箭45°),维的美还生产其它款式交通信号灯

1.200型红叉绿单灯

2.200型红叉绿箭两灯

3.300型满盘黄色单灯

4.300型红黄绿三灯(带装饰边)

        如果您对此我公司产品感兴趣,请拨打财富热线:18923403251或

加QQ:1300687466。
