2014版交通信号灯倒计时通信协议

2019-10-26 15:41:08

 一、2014版交通信号灯倒计时通信协议——倒计时显示器通讯参数:

      倒计时显示器的通讯接口为RS-485接口,通讯传输方式为异步串行输入,通讯至少每秒进行一次。通讯参数见表A.1。
2014版<a href=http://www.wdm88led.com/ target=_blank class=infotextkey>交通信号灯</a>倒计时通信协议.jpg
二、 2014版交通信号灯倒计时通信协议——倒计时显示器接收数据格式:

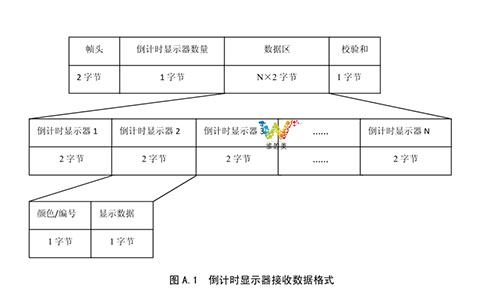

A.2.1 倒计时显示器接收数据格式见图:
2014版<a href=http://www.wdm88led.com/ target=_blank class=infotextkey>交通信号灯</a>倒计时通信协议1.jpg
三、2014版交通信号灯倒计时通信协议——倒计时显示器接收数据说明:
a) 帧头:2个字节,固定数值为55H、AAH,表示一帧的开始;
b) 倒计时显示器数量:1个字节,1~32个,数值用16进制表示。用来说明本包数据内倒计时显示器具体数量,最大支持到32个倒计时显示器;

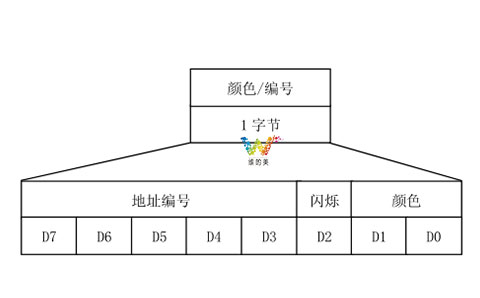

c) 数据区:N×2字节,N为倒计时显示器数量。每个倒计时显示器用2个字节描述,分别为颜色/编号和显示数据。 “颜色/编号”数据格式见图A.2。显示数据:(1~255)s,数值用16进制表示;
2014版<a href=http://www.wdm88led.com/ target=_blank class=infotextkey>交通信号灯</a>倒计时通信协议2.jpg
四、2014版交通信号灯倒计时通信协议说明:
1) 颜色/编号为 1 个字节,D0 为数据最低位,D7 为数据最高位;
2) D1~D0 位表示颜色:二进制数 00 表示黑屏,01 表示绿色,10 表示黄色,11 表示红色;
3) D2 位表示闪烁:二进制数 1 表示闪烁,0 表示不闪烁;
4) D7~D3 位表示地址编号:二进制数 00000~11111 分别表示倒计时显示器编号 0~31,即 32 个倒计时显示器对应的地址编号。
 A.2 颜色/编号数据格式
d) 校验和:1个字节,校验值为数据包除帧头外所有数据按字节异或。校验和 = 倒计时显示器数量 ^ 数据区第一字节 ^ 数据区第二字节 ^ … ^ 数据区N×2字节,其中“^”表示异或。
