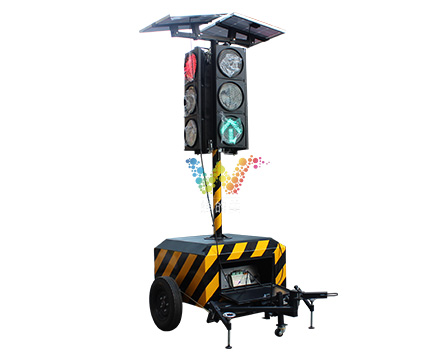

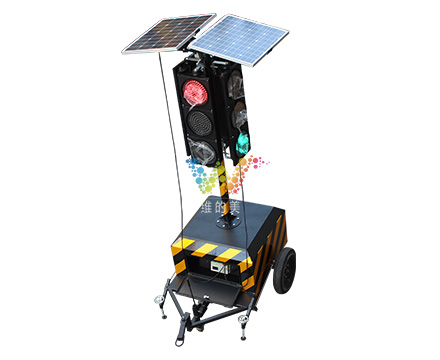

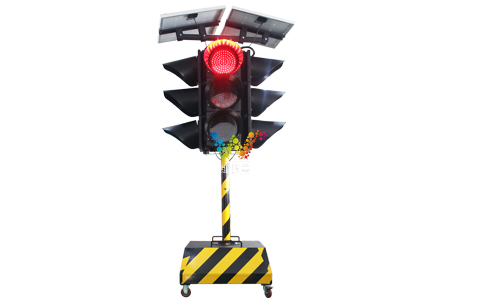

一、300超大型太阳能移动红黄绿三灯的基本参数：

产品型号：WDM-YD300-02

1. 灯头尺寸：1050*350*350MM

2. 底箱尺寸：950*950*500MM

3. 总高度3500MM（含太阳能板）

4. 灯珠类别：台湾晶元芯片灯珠

5. 灯珠数量：红黄绿各75颗*4

6. 红色波长：620-625NM

7. 黄光波长：590-595NM

8. 绿光波长：520-525NM（翠绿） 500-505NM（蓝绿）

9. 外壳材质：静电喷涂，钣金机箱

10. 工作温度：-40℃-65℃

11. 防护等级：IP65

12. 蓄电池：12V/100AH*2

13. 工作电压：DC12V

14. 额定功率：红/黄各20W 绿色24W

15. 太阳能板：80W*2/18V

16. 使用寿命：100000AH

17. 可视距离：≥1000M

18. 工作模式：摇控或手动控制

二、300超大型太阳能移动红黄绿三灯的特点：

1. 300超大型太阳能移动红黄绿三灯的推车脚轮采用360度活动脚轮，移

动十分方便。同时带有刹车。

2. 300超大型太阳能移动红黄绿三灯的立杆使用的5MM厚的法兰盘增强了

产品的稳定牢固。

3. 300超大型太阳能移动红黄绿三灯的推车底部增加了固定吸盘使产品更加

的稳固。

4. 300超大型太阳能移动红黄绿三灯采用台湾晶元芯片灯珠，高亮度、高刷

新率，使用寿命长。

5. 300超大型太阳能移动红黄绿三灯采用80W/18V太阳能板，太阳能供电，

节能又环保。

6. 300超大型太阳能移动红黄绿三灯采用移动式推车，推行方便，省时省力。

三、300超大型太阳能移动红黄绿三灯的安装方式：

（1）灯具安装：

1.两端均留有一个螺杆，拧开螺杆上面的螺母，

2.将“L”型支架，平的一端，按照孔位和卡槽套在螺杆上面，扭紧螺母。

3.遮阳帽，安装在灯的上部，将3角铝板折叠成圆弧形，套在灯上，用螺丝对准

相应孔位拧紧。

4.信号灯杆上打2个孔，根据信号的 L 支架的孔位打孔，用合适的螺杆穿过灯杆，

并将L型支架套在螺杆上，用螺帽固定。

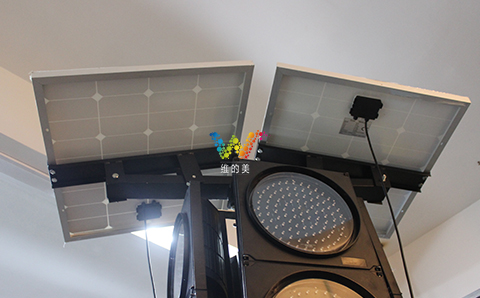

（2）太阳能板安装：

将太阳能板与太阳能支架组装起来，螺丝拧紧。

（3）太阳能板与灯箱安装：

将组装好的太阳能板支架孔位与灯具顶部的孔位对齐，再用M12不锈钢螺丝紧

固即可。再将太阳能板的对接线与灯具对接好。（M12螺杆先套入弹片再套入

垫片，再紧固）

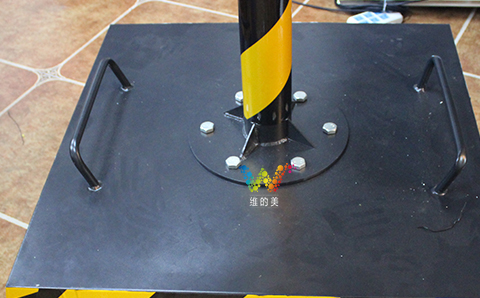

（4）立杆与推车安装：

先将灯箱的电源线从立杆中间穿过，直达手推车底部，

再将立杆的另一端的法兰盘与小推车底部孔位对齐，

再用4颗M12不锈钢螺丝紧固即可。（M12螺杆先套入弹片再套入垫片，再紧固）

最后将电源线从推车底部拿出，接到小推车的控制板上。

四、300超大型太阳能移动红黄绿三灯的接线说明：

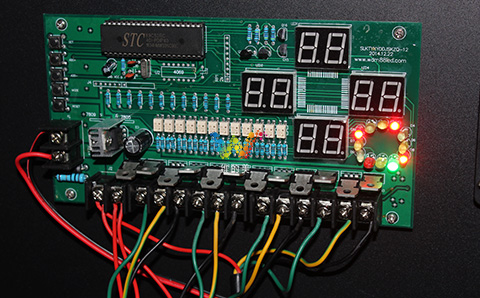

1.控制板接线：

红色线为公共正极；

黑色线为红灯负极；

黄色线为黄灯负极；

绿色线为绿灯负极；

     以上每四条电源线为一个方向的红绿灯，对应东方向的电源线接对应控制板

的东方向端子；对应西方向的电源线接对应控制板的西方向端子；对应南方向

的电源线接对应控制板的南方向端子；对应北方向的电源线接对应控制板的北

方向端子。如图

2.太阳能板接线：

蓝色为负极；

红色为正极；

长按电源开关键，打开电源，接电成功。

按动电源开关，当灯管显示屏显示为“16”时，进入手动模式，可以实际需求修改

红绿灯显示时间。（按KEY电源开关调整灯管显示屏的数字）
