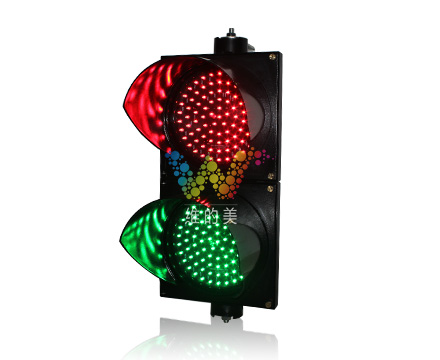

一、200型满盘红绿两灯的基本参数：

产品型号：WDM-JD200-2-RG

1. 产品尺寸：500*250*155MM

2. 灯珠颜色：红色绿色

3. 灯珠类别：台湾晶元芯片灯珠

4. 发光直径：200MM

5. 灯珠数量：红绿各90颗

6. 红色波长：620-625NM

7. 绿色波长：500-505NM(蓝绿）

8. 安装方式：横装或竖装

9. 外壳材质：PC

10. 工作电压：AC85V-265V 少量DC12V/24V

11. 工作温度：-40℃~65℃

12. 防护等级：IP53

13. 发光角度：30°

14. 可视距离：≥1000M

15. 使用寿命：100000H

16. 额定功率：红绿各8W

二、200型满盘红绿两灯的特点：

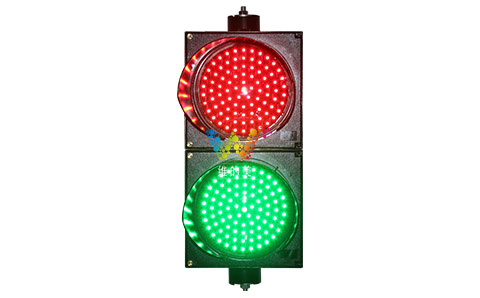

1. 200型满盘红绿两灯采用台湾晶元芯片灯珠，高亮度、高刷新率，使用寿

命长。

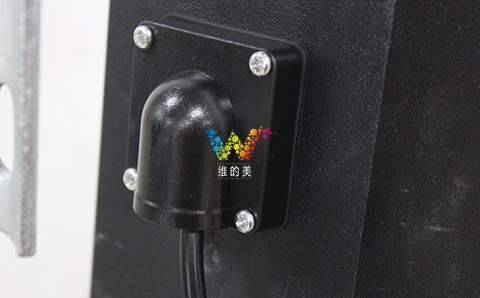

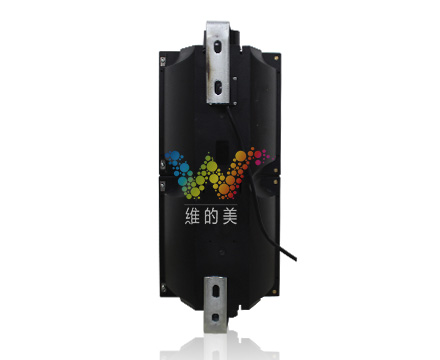

2. 200型满盘红绿两灯背面设计有出线孔，不仅出线方便，还具有很好的防水

效果。

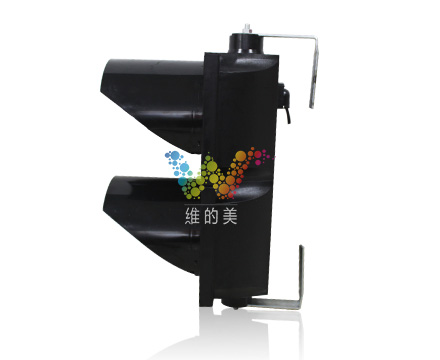

3. 200型满盘红绿两灯的遮阳罩采用PC材料制成，具有较好的防水防尘效果，

安装简单。

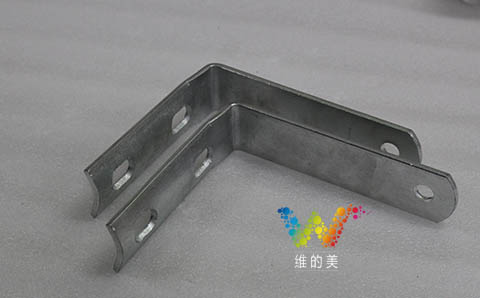

4. 200型满盘红绿两灯采用L型支架安装，组装非常方便。

三、200型满盘红绿两灯的安装方式：

安装方式：横着安装

(1)两端均留有一个螺杆，拧开螺杆上面的螺母，

(2)将“L”型支架，平的一端，按照孔位和卡槽套在螺杆上面，扭紧螺母。

(3)遮阳帽，安装在灯的上部，将遮阳帽套在灯上，用螺丝对准相应孔位拧紧。

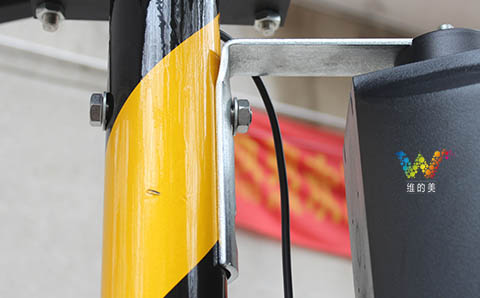

(4)信号灯杆上打2个孔，根据信号的 L 支架的孔位打孔，用合适的螺杆穿过灯杆，

并将L型支架套在螺杆上，用螺帽固定。

安装方式：竖立安装

竖立安装和横着安装一样步骤，只需竖立放即可，

注意2点，

1.遮阳帽在灯上部 2.出线孔朝下

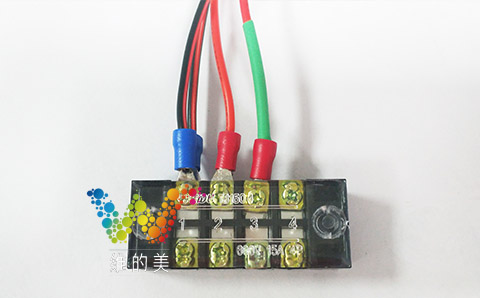

四、200型满盘红绿两灯的接线方式：

1.接线DC12V/24V:

(1)红黑线——红灯负极；

(2)红色线——正极；

(3)绿色线——绿灯负极；

2.接电220V：

(1)黑色线——公共零线；

(2)红色线——红灯火线；

(3)绿色线——绿灯火线；

除了200型满盘红绿两灯 ，维的美还生产其它型号交通信号灯

1、200型红叉绿箭两灯

2、125型红绿两灯

3、125型教学红黄绿三灯

4、200型红黄绿三灯等
