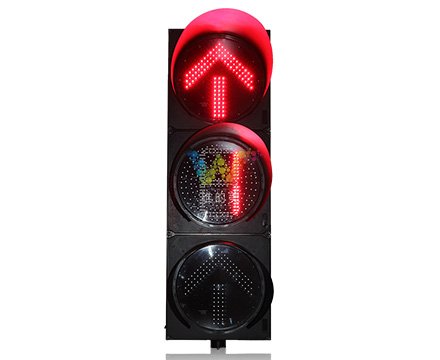

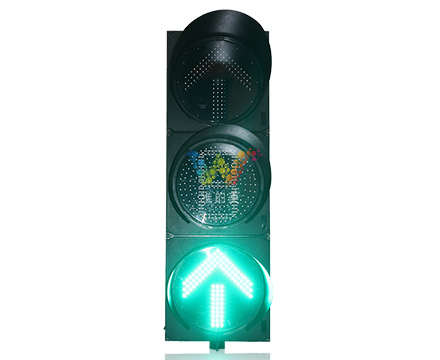

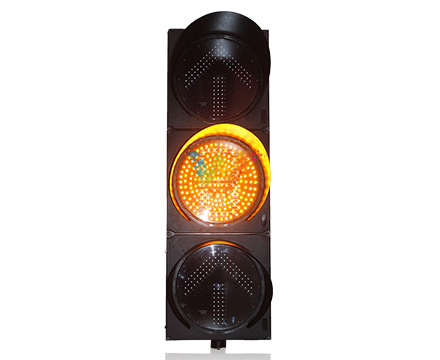

产品名称: | 400型箭头倒计时 |
产品系列: | 倒计时 |
产品型号: | WDM-FX400-3-RYG |
使用领域: | 交通道路、十字路口等 |
额定电压: | AC220V |
额定功率: | |
使用寿命: | 100000H |
一、400型箭头倒计时的参数明细:
产品型号:WDM-DJ400-04 主要用于交通道路、十字路口等地方。
1.产品尺寸:1500*500*145mm(不含装饰边)
2.灯珠数量:红绿箭头各99颗,倒计时红绿各126颗,黄色195颗
3.发光直径:400MM
4.灯珠类别:台湾晶元芯片灯珠
5.红色波长:620-625NM
6. 绿色波长:500-505NM(蓝绿)
7. 可视距离:≥1000M
8.使用寿命:100000H
9.外壳材质:PC
10.发光角度:30°
11.工作温度:-40℃-65℃
12.防护等级:IP53
13.工作电压:AC85V-265V 少量DC12V/24V
14.安装方式:横装
二、400型箭头倒计时特点:
1. 400型箭头倒计时采用台湾晶元芯片灯珠,高亮度、高刷新率,使用寿命长。
2. 400型箭头倒计时背面设计有出线孔,不仅出线方便,还具有很好的防水效果。
3. 400型箭头倒计时的遮阳罩采用PC材料制成,具有较好的防水防尘效果,安装简单。
4. 400型箭头倒计时的每个灯与灯这间采用弹扣式设计,方便了产品的检查与维护。
5. 400型箭头倒计时带有黄闪功能
三、400型箭头倒计时的安装方式:
安装方式:横着安装
1.两端均留有一个螺杆,拧开螺杆上面的螺母,
2.将“L”型支架,平的一端,按照孔位和卡槽套在螺杆上面,扭紧螺母。
3.遮阳帽,安装在灯的上部,将3角铝板折叠成圆弧形,套在灯上,用螺丝对
准相应孔位拧紧。
4.信号灯杆上打2个孔,根据信号的 L 支架的孔位打孔,用合适的螺杆穿过灯
杆, 并将L型支架套在螺杆上,用螺帽固定。
注意2点:
1.遮阳帽在灯上部
2.出线孔朝下(如图所示)
四、400型箭头倒计时的接线方式:
接电AC220V:
黑色线为公共零线;
红色线为红箭头与红色倒计时火线;
绿色线为绿箭头与绿色倒计时火线;
黄色线为黄箭头与黄色倒计时火线;
