一、简介

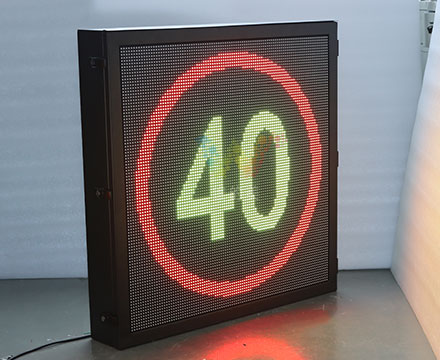

高速公路P8全彩显示屏是由一个箱体和多个模组组成。箱体是侧面开门，方便打开显示屏进行检查和维护，屏体安装在隧道顶上。具体结构形式请参见我司相关图纸。P8全彩显示屏接收监控管理计算机发布的信息，可显示中文、英文、数字和图标等。其控制单元内可存储最少 100 条以上信息，可随时由操作员调用，并可由操作员在监控管理计算机上进行全屏任意编辑和状态检测、控制。
二、产品主要优势及技术指示：
1. 主要用于高速公路、隧道内、城市道路，岔路口等。采用台湾晶元芯片灯珠，LED的数量排布紧密，超高亮度，光线集中，可视角度非常大，视觉效果好。
2. 外壳是钣金，钣金机箱就是用冷轧板制作，冷轧板具有表面质量好，不反光，防眩光，为全封闭、全天候、防风雨型，具有良好的抗氧化性，使用期内设备不掉色。
3. 完全防水：产品表面显示屏与箱体衔接处打上防水胶，提高产品的防水性能。
4. 电源在箱体内部并且是经过恒流驱动特殊处理。
5. 显示方式：显示内容：采用 P8 全彩表贴LED，显示屏模块可显示多种形式内容
6. 产品质保≥2年。
三、显示屏安装说明

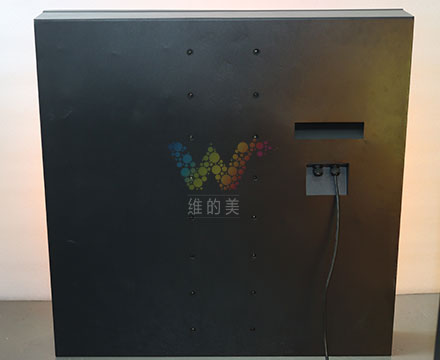

采用背面吊装，在机箱背面有两列安装孔位，安装的高度可以调节，如下图所示

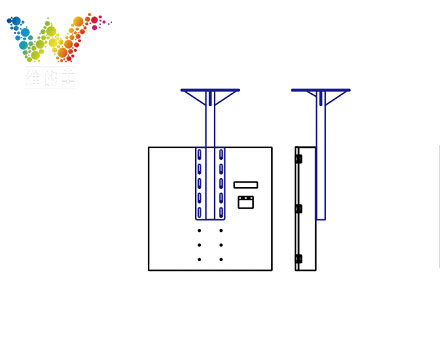

1.高度调节

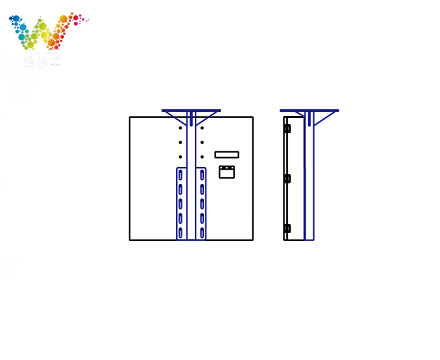

2.短度调节
四.、接线安装说明

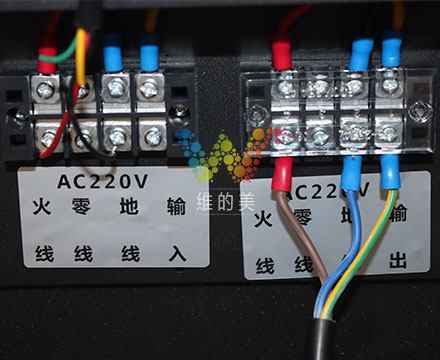

1.接线端子。

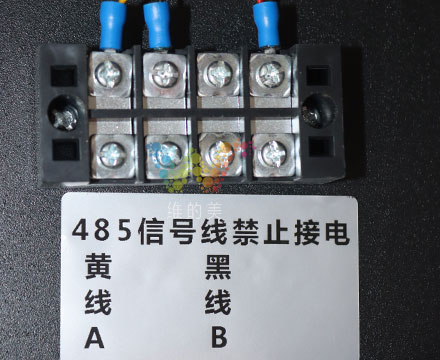

2.485信号线。
电源接线接电AC85-265V电压，棕色线为火线，蓝色线为零线，黄色线为地线。输入端子排上为接入220V电，输出端子排为接到机箱内部的转换电源上。485信号线禁止接电，黄色线为485A信号线，黑色线为485B信号线，红色线为GND,接出来的485信号线需要用屏蔽线三芯线。
